WPC डेकिंग एक्सट्रुजन लाइनको उत्पादन गति कसरी सुधार गर्ने?

WPC डेकिंग एक्सट्रुजन लाइनहरूको लागि उत्पादन गति अनुकूलन गर्दै: एक व्यापक गाइड

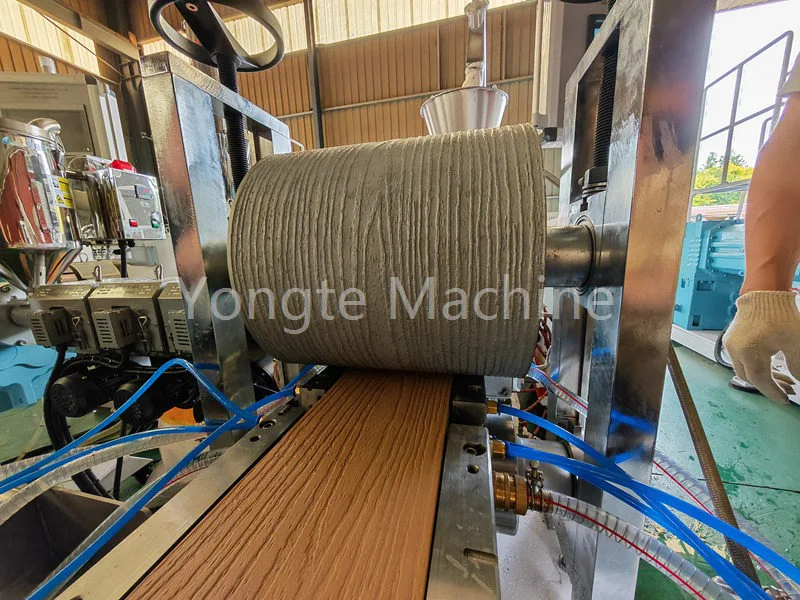

Yongte उच्च गति को लागी पेशेवर निर्माता होWPC डेकिंग एक्सट्रुजन लाइन उच्च गुणस्तरको WPC डेकिंग उत्पादनहरू बनाउन उच्च क्षमताको साथ। मा उत्पादन गति अधिकतम गर्नWPC डेकिंग एक्सट्रुजन लाइनs, मुख्य रणनीतिले पाँच अन्तरसम्बन्धित उद्देश्यहरूमा केन्द्रित छ: प्लाष्टिकीकरण दक्षता स्थिर गर्ने, सामग्री प्रतिरोधात्मक क्षमतालाई न्यूनीकरण गर्ने, द्रुत शीतलतालाई सक्षम बनाउने, पूर्ण-लाइन सिङ्क्रोनाइजेसन सुनिश्चित गर्ने, र डाउनटाइम घटाउने—सबै कडा उत्पादन गुणस्तर मापदण्डहरू कायम राख्दै।

I. सूत्रीकरण र कच्चा पदार्थ प्रीट्रीटमेन्ट (स्मूथ एक्सट्रुजनको लागि आधार)

1. प्रवाह योग्यता र थर्मल स्थिरता बृद्धि गर्न सूत्रीकरण अनुकूलन गर्नुहोस्

· कम्प्याटिबिलिटी एजेन्ट/लिङ्कर: काठको पाउडर-प्लास्टिकको आसंजन बढाउनको लागि पर्याप्त maleic anhydride-grafted PE/PP (जस्तै, MAH-g-PE) थप्नुहोस्, जसले गर्दा जम्मा हुने र पिघलिएको फ्र्याक्चर कम हुन्छ।

· स्नेहक प्रणाली:

o आन्तरिक स्नेहक (जस्तै, स्टीरिक एसिड, PE मैन) ले पग्लने चिपचिपाहट कम गर्छ, जसले गर्दा स्क्रू शियर ताप र मुख्य एकाइ लोड घटाउँछ।

o बाह्य लुब्रिकेन्टहरू (जस्तै, प्याराफिन, अक्सिडाइज्ड पोलिथिलीन मोम): सामग्री-देखि-सिलिन्डर/मोल्ड घर्षण र कम बाहिर निकाल्ने दबाब घटाउनुहोस्।

o स्तरीकरण र सतह दोषहरू निम्त्याउन सक्ने अत्यधिक बाह्य स्लाइडिङलाई रोक्नको लागि कुल थप रकम 1%-3% भित्र नियन्त्रण गर्नुपर्छ।

· फिलिंग र काठको पाउडर: काठ पाउडरको आर्द्रता सामग्री ≤3% सम्म नियन्त्रण गर्नुपर्छ, समान कण आकार (80-120 जाल); सक्रिय क्याल्सियम कार्बोनेट तेल अवशोषण र चिपचिपापन वृद्धि कम गर्न चयन गर्नुपर्छ।

2. मिश्रण र पूर्व-प्लास्टिकाइजेशन (फ्रन्ट-एन्ड बाटलनेक)

· कोल्ड मिक्सिङसँग जोडिएको उच्च-गतिको तातो मिक्सिङले डेड जोन बिना एकसमान मिश्रण सुनिश्चित गर्छ, स्थानीयकृत "मृत सामग्री" वा समूहीकरणलाई रोक्छ।

· जब सम्भव हुन्छ, प्रि-ग्राइन्डिङ प्रक्रियालाई दानाहरूमा फ्यूज गर्न पाउडर सामग्रीहरू समावेश गर्न सकिन्छ, थप स्थिर खुवाउने, छिटो प्लाष्टिकाइजेशन, र लाइन गतिमा 20%–30% वृद्धि सुनिश्चित गर्न।

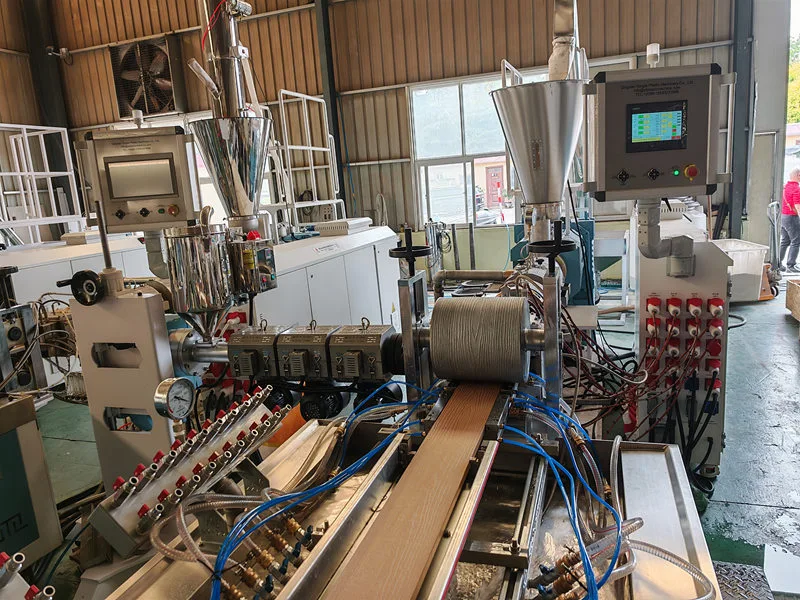

II। एक्स्ट्रुडर होस्ट र स्क्रू (कोर पावर युनिट)

1. स्क्रू र ब्यारेल को अनुकूलन

· उच्च पक्ष अनुपात (L/D=40–48) र उच्च-टर्क समानान्तर जुम्ल्याहा स्क्रूहरू शियर र मिक्सिङ कार्यसम्पादन बढाउनका लागि चयन गरिन्छ, तिनीहरूलाई उच्च-फिलिंग WPC सूत्रहरूको लागि उपयुक्त बनाउँछ।

· स्क्रू संयोजन: कन्भेइङ सेक्शनको भोल्युम बढाउनुहोस्, मिक्सिङ ब्लक/शियर ब्लकको लेआउटलाई अप्टिमाइज गर्नुहोस्, शीयर ताप घटाउनुहोस् र प्लाष्टिकाइजिङको आधारमा कन्भेइङ दक्षता सुधार गर्नुहोस्।

· मोल्ड ब्यारेल तताउने: स्थानीयकृत ओभरहेटिंग वा अपर्याप्त प्लास्टिलाइजेशन रोक्नको लागि तापमान उतार-चढ़ाव ≤±1℃ संग जोन गरिएको सटीक तापमान नियन्त्रण (PID) प्रयोग गर्दछ।

2. गति र लोड मिलान (प्रवेगको लागि कुञ्जी)

· मोटर गति: बिस्तारै गति बढाउनुहोस् र रेट गरिएको टर्कको 70%-90% र स्थिर वर्तमान (PE/PP प्रणालीहरू 150-250 rpm सम्म पुग्न सक्छन्)।

· फिडिङ सिङ्क्रोनाइजेसन: वजन घटाउने फिडर प्रयोग गरिन्छ, जुन 70%–90% को स्क्रू स्लट फिलिंग दर सुनिश्चित गर्न, "निष्क्रिय घुमाउने" वा ओभरलोडलाई रोक्नको लागि मुख्य मेसिनको रोटेशनल गतिसँग जोडिएको बन्द-लूप हुन्छ।

· भ्याकुम प्रणाली: स्थिर उच्च भ्याकुम (-०.०८ देखि-०.०९ MPa) कायम राख्छ, तुरुन्तै पानीको वाष्प र वाष्पशील घटकहरू हटाउँछ, बुलबुले घटाउँछ, सतहको गुणस्तर सुधार गर्छ र प्रशोधन गति बढाउँछ।

III। मोल्ड र सेटिङ (अधिकतम रैखिक गति निर्धारण गर्नुहोस्)

1. मोल्ड डिजाइन र प्रवाह च्यानल अनुकूलन

CFD सिमुलेशनद्वारा अनुकूलित ह्याङ्गर प्रकार र फिश टेल प्रकारको डाइ हेडमा सहज प्रवाह च्यानल र समान दबाव वितरण हुन्छ, जसले सामग्री टाँसिने र स्थानीय ओभरहेटिंगबाट बच्न सक्छ।

· डाइको अन्तर उचित छ, र कम्प्रेसन अनुपात मध्यम (३-५:१) छ, जसले बाहिर निकाल्ने दबाब र पिघलने प्रतिरोधलाई कम गर्छ।

· मोल्ड तताउने: जोन गरिएको तापक्रम नियन्त्रण र पर्याप्त ताप शक्तिको साथ, मोल्ड गुहामा पग्लिएको तापक्रम एकसमान र तरलता एकरूप हुने सुनिश्चित गरिन्छ।

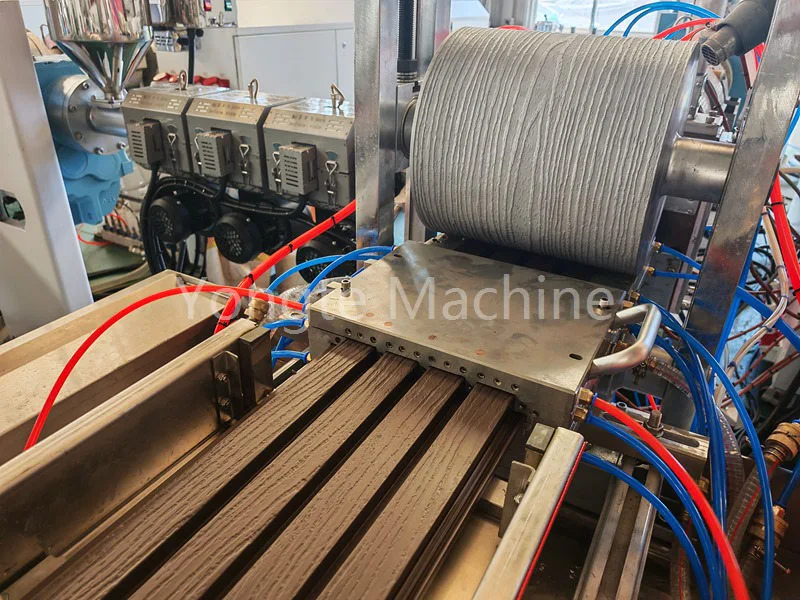

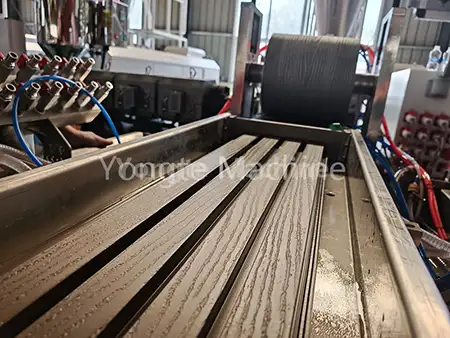

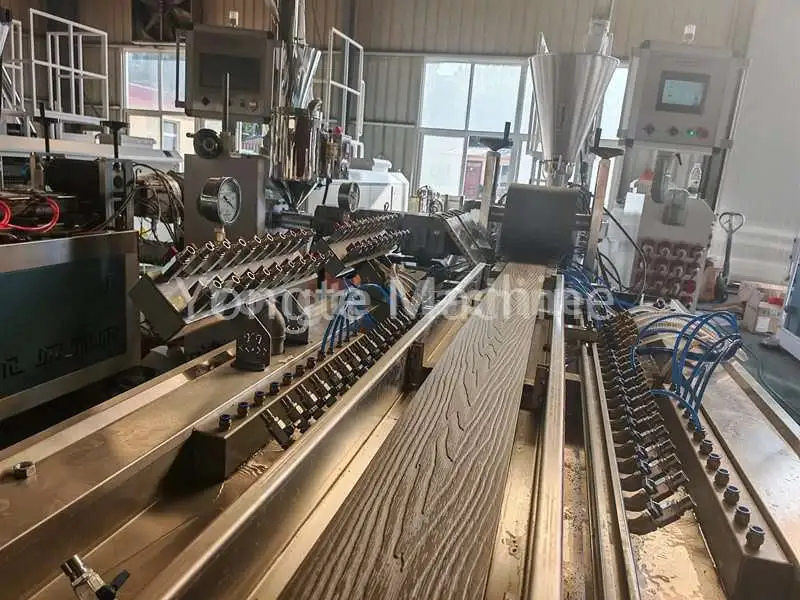

2. क्यालिब्रेसन प्रणाली (गति सुधारको लागि कोर बाधा)

· लामो सेटिङ तालिका (सामान्यतया 8-12 मिटर) ले चिसो क्षेत्र र सम्पर्क समय बढाउँछ।

· शीतलक मार्ग ：

o उच्च प्रवाह, कम-तापमान घुम्ने पानी (15-25°C) लाई छिटो तातो फैलाउन र सेटिङ समय छोटो बनाउन प्रयोग गरिन्छ।

o मोल्डमा बहु-बिन्दु स्प्रेइङ र भ्याकुम शोषणले प्रोफाइलले मोल्डमा छिट्टै पालन गर्छ, आयामी स्थिरता कायम राख्छ, र विकृतिलाई रोक्छ।

· भ्याकुम स्थिरता: एकसमान कूलिङको साथमा प्रोफाईल पूर्ण रूपमा सोसिएको सुनिश्चित गर्दछ, यसले कर्षण गतिलाई उल्लेखनीय रूपमा बढाउँछ।

IV। कर्षण, कूलिङ, र रियर खण्ड (पूरा रेखामा सिंक्रोनस)

1. कर्षण प्रणाली

· मल्टि-रोल, उच्च-घर्षण कर्षण मेसिन मुख्य मेसिनको गति क्लोज-लूप (PID) सँग सिङ्क्रोनाइज गरिएको छ, रैखिक गति उतार-चढ़ाव ≤±0.1m/min सँग।

· ट्र्याक्शन गति मिल्दो एक्सट्रुजन दर: आकार दिने कूलिङलाई अनुमति दिने आधारमा, "उच्च-गति एक्सट्रुजन + उच्च-गति कर्षण" प्राप्त गर्न बिस्तारै कर्षण बढाउनुहोस्।

2. शीतलन प्रणाली (माध्यमिक शीतलन)

· फर्मिङ टेबलबाट बाहिर निस्केपछि प्रोफाइलहरू कोठाको तापक्रममा छिटो चिसो हुने सुनिश्चित गर्न स्प्रे कूलिङ वाटर ट्याङ्की (५–१० मिटर) विस्तार गर्नुहोस्, पछिको विकृति वा खराब काटनलाई रोक्न।

· कूलिङ फ्यान सहायक: कूलिङ दक्षता बढाउनको लागि सतहले जबरजस्ती वायु कूलिङ।

३. काट्ने र प्यालेटाइज गर्ने (डाउनटाइम घटाउने)

· उत्पादन नरोकिनै निरन्तर छ।

· बर्स र फोहोर घटाउन र उपकरण परिवर्तन र सफाईको आवृत्ति कम गर्न काट्ने मापदण्डहरू अनुकूलन गर्नुहोस्।

· स्वचालित प्यालेटाइजिंग / स्ट्याकिङ: म्यानुअल हस्तक्षेप घटाउँछ र उत्पादन दक्षता सुधार गर्दछ।

V. प्रक्रिया नियन्त्रण र बुद्धिमत्ता (स्थिर प्रवेग)

· तापमान वक्र अनुकूलन:

o ब्यारेल: फिडिङ सेक्शनमा कम तापक्रम (एन्टी-ब्रिजिङ) → प्लाष्टिकाइजिङ सेक्सनमा बिस्तारै तताउने → एकरूपता खण्डमा स्थिर तापक्रम → डाइ हेडमा अलि बढी (तरलता कायम राख्न)।

o अपर्याप्त प्लास्टिलाइजेशन र प्रेसर स्पाइकहरू रोक्नको लागि "निचो अगाडि, उच्च पछाडि" ढाँचालाई बेवास्ता गर्नुहोस्।

· दबाव अनुगमन:

उचित दायरा भित्र डाइ हेड प्रेसर कायम राख्नुहोस् (जस्तै, 10-18 MPa)। यदि महत्त्वपूर्ण दबाव उतार-चढ़ाव हुन्छ भने, गति कम गर्नुहोस् वा सूत्र/मोल्ड समीक्षा गर्नुहोस्।

· एकीकृत प्रणाली नियन्त्रण:

PLC ले एक-टच स्टार्ट/स्टप र वास्तविक-समय प्यारामिटर समायोजनको साथ होस्ट, फिडिङ, भ्याकुम, कर्षण, कूलिङ, र काट्ने सबै कम्पोनेन्टहरू व्यवस्थापन गर्दछ।

· अनलाइन निरीक्षण:

लेजर व्यास मापन, मोटाई/चौडाइको वास्तविक-समय प्रतिक्रिया, कर्षण/तापमानको स्वचालित फाइन-ट्यूनिंग, समायोजनको लागि स्क्र्याप र डाउनटाइम घटाउने।

सारांश

बृहत् अप्टिमाइजेसन प्राप्त गर्न, सुधारहरूले धेरै महत्त्वपूर्ण क्षेत्रहरू फैलाउनुपर्छ: सूत्र र कच्चा माल प्रीट्रीटमेन्ट, एक्स्ट्रुजन मेन मेसिन र स्क्रू कन्फिगरेसन, मोल्ड डिजाइन र आकार दिने प्रणाली, कर्षण कूलिङ र डाउनस्ट्रीम प्रक्रियाहरू, साथै प्रक्रिया नियन्त्रण र बुद्धिमान व्यवस्थापन प्रणालीहरू। पहिलो, तरलता र थर्मल स्थिरता बृद्धि गर्न सामग्री सूत्र अनुकूलन - सटीक मिश्रण र पूर्व-प्लास्टिककरण संग संयुक्त - चिकनी बाहिर निकाल्न को लागि आधारभूत आधार स्थापित गर्दछ। दोस्रो, इष्टतम गति-लोड मिलान सुनिश्चित गर्दै स्क्रू-ब्यारेल एसेम्बलीहरू अपग्रेड गर्दै गति वृद्धिको लागि निर्णायक चालकको रूपमा कार्य गर्दछ। तेस्रो, परिष्कृत मोल्ड डिजाइन, प्रवाह च्यानल अप्टिमाइजेसन, र भ्याकुम आकार तालिका सुधारहरूले रेखा गति अधिकतम बनाउनको लागि महत्वपूर्ण सक्षमकर्ताहरूको रूपमा कार्य गर्दछ। थप रूपमा, डाउनस्ट्रीम प्रक्रिया अप्टिमाइजेसन - कर्षण प्रणालीहरू, कूलिंग लाइनहरू, र स्वचालित काट्ने/प्यालेटाइजिंग समावेश गर्ने-ले पूर्ण-लाइन सिंक्रोनाइजेसनलाई सुविधा दिन्छ र उत्पादन डाउनटाइमलाई न्यूनतम गर्दछ। अन्तमा, उन्नत प्रक्रिया नियन्त्रण र बुद्धिमानी प्रविधिहरूले स्थिर, लगातार उत्पादन सुनिश्चित गर्दछ, जसले गर्दा उत्पादनको गुणस्तरमा सम्झौता नगरी दिगो गति सुधारहरू महसुस गर्दछ।
