50mm ठोस बाक्लो प्यानलहरूको लागि प्लास्टिक लम्बर एक्स्ट्रुजन लाइन

Yongte ले 200 x 50mm ठोस बाक्लो प्यानलहरूको लागि प्लास्टिक लम्बर एक्स्ट्रुजन लाइनको प्रारम्भिक परीक्षण सञ्चालन गर्दछ, विरूपण समस्याहरू समाधान गर्न डाइ मोल्डिङ खण्डलाई अनुकूलित गर्दछ

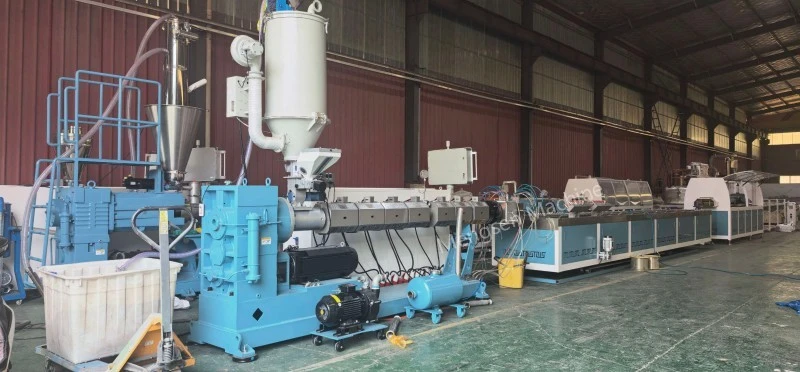

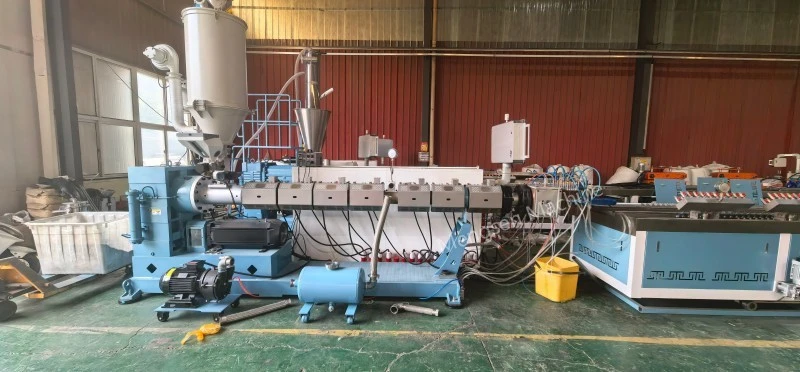

1. प्रारम्भिक उपकरण परीक्षण उत्पादनको अवलोकन

हालै, Yongte ले 200 x 50mm ठोस बाक्लो प्लास्टिक प्यानलहरूको प्रशोधनलाई लक्षित गर्दै आफ्नो उन्नत प्लास्टिक लम्बर एक्सट्रुजन लाइनको उद्घाटन परीक्षण उत्पादन सफलतापूर्वक पूरा गर्‍यो। स्रोत रिसाइक्लिंग र हरियो उत्पादनको अवधारणालाई पालन गर्दै, यो परीक्षण रनले प्लास्टिक सामग्रीहरू बर्बाद गर्न उपकरणको अनुकूलन क्षमता र मोटो गेज प्लास्टिक काठको ठूलो उत्पादनको सम्भाव्यता प्रमाणित गर्दै, कच्चा मालको रूपमा पुन: प्रयोग गरिएको प्लास्टिक स्क्र्यापहरू अपनायो।

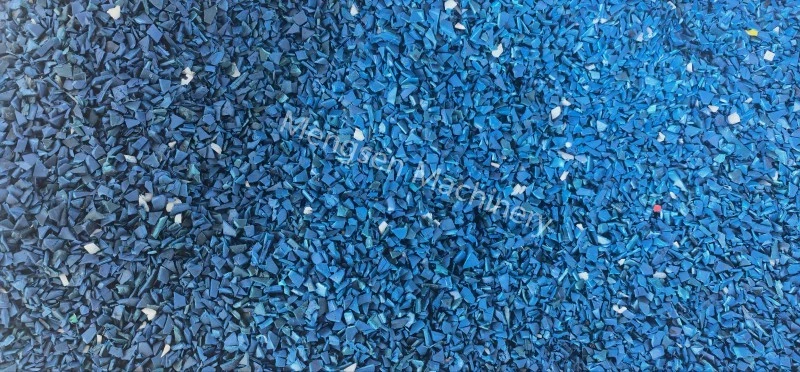

2. पुनर्नवीनीकरण सामग्रीको उत्कृष्ट प्लास्टिककरण प्रदर्शन

प्रारम्भिक कमीशनिंग प्रक्रियाको क्रममा, उच्च-गति एक्स्ट्रुडरले असाधारण पिघल प्लास्टिककरण प्रदर्शन प्रदान गर्‍यो। सटीक एक्स्ट्रुजन प्यारामिटर नियन्त्रण अन्तर्गत, पुन: प्रयोग गरिएको प्लास्टिक स्क्र्यापहरू पूर्ण रूपमा पग्लिएको र एकरूपता बनाइएको थियो, पिघलाएको सामग्रीले एकसमान बनावट, राम्रो तरलता र स्थिर समग्र प्लाष्टिकाइजिंग प्रभाव प्रस्तुत गर्दछ। उत्कृष्ट प्लाष्टिकाइजेसन गुणस्तरले उच्च प्रदर्शन पुन: प्रयोग गरिएको प्लास्टिक प्यानलहरूको स्थिर उत्पादनको लागि ठोस आधार बनाउँछ र फोहोर प्लास्टिक कच्चा मालको लागि योङ्गटेको एक्सट्रुजन उपकरणको उत्कृष्ट सामग्री प्रशोधन क्षमता प्रमाणित गर्दछ।

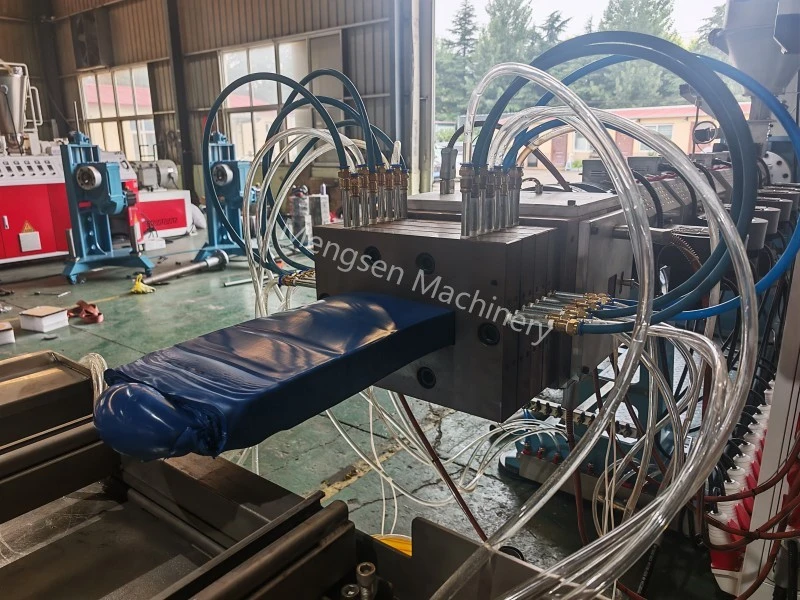

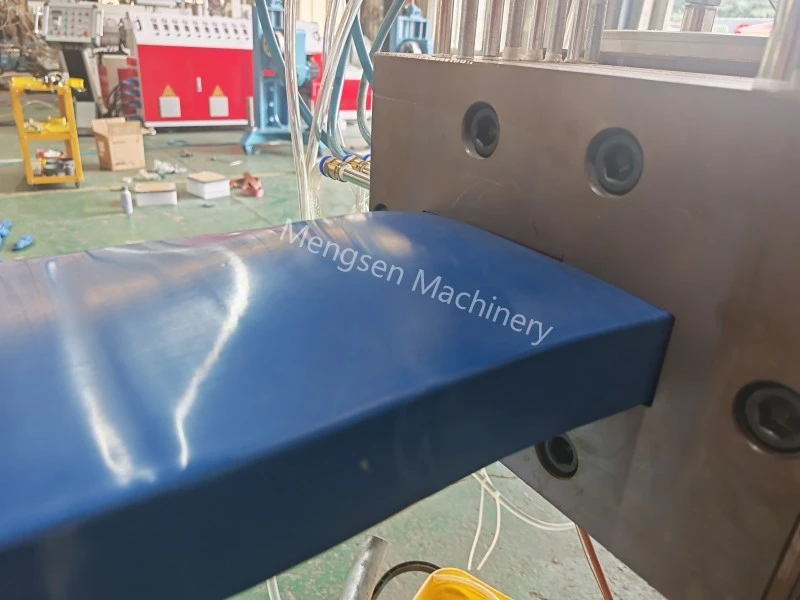

3. प्यानल बल्गिङ र विरूपण दोषहरूको विश्लेषण

यद्यपि, अल्ट्रा-थिक ठोस प्यानलहरूको गठन चरणमा लक्षित प्राविधिक चुनौतीहरू देखा परे। तयार उत्पादनको पर्याप्त 50mm मोटाईको कारणले गर्दा, चिसो र आकार दिने प्रक्रियाको क्रममा सतह र प्यानलको कोर तहको बीचमा एक प्रमुख तापमान ढाँचा हुन्छ। बाक्लो प्यानलको सतह द्रुत रूपमा चिसो र ठोस हुन्छ, जबकि आन्तरिक मूल सामग्रीले लामो अवधिको लागि उच्च तापक्रम कायम राख्छ र त्यसपछिको प्राकृतिक शीतलनको समयमा निरन्तर थर्मल संकुचनबाट गुज्र्छ। बाहिरी र भित्री तहहरू बीचको असंगत शीतलन र संकुचन गतिले असन्तुलित आन्तरिक तनाव उत्पन्न गर्दछ, अन्ततः 200 × 50mm ठोस बाक्लो प्यानलको मध्य बुल्जिङ र स्थानीय विकृतिको परिणामस्वरूप, जसले अन्तिम उत्पादनको समतलता र आयामी शुद्धतालाई असर गर्छ।

4. डाइ मोल्डिङ खण्ड अप्टिमाइजेसन समाधान

ट्रायल रन डाटा र साइटमा उत्पादन अवस्थाहरूको गहिरो विश्लेषणको आधारमा, Yongte प्राविधिक टोलीले पुष्टि गरेको छ कि कोर समाधान डाइ मोल्डिंग खण्डको संरचनात्मक अनुकूलनमा केन्द्रित छ। अल्ट्रा-थिक प्लेटहरूको असन्तुलित पग्लने प्रवाह र असमान शीतलन आकार दिने समस्याहरूमा लक्ष्य राख्दै, टोलीले डाइ फ्लो च्यानल संरचना, प्रवाह वितरण प्रणाली र कूलिंग लेआउटमा लक्षित स्तरवृद्धि गर्नेछ। मोल्डिङ खण्डको पिघलने प्रवाह प्रतिरोधलाई अनुकूलन गरेर, डाइको मध्य र किनारा क्षेत्रहरूको सामग्री फिडिङ गतिलाई सन्तुलनमा राखेर, र ग्रेडेड र एकसमान कूलिङ डिजाइनसँग मिलाएर, बाक्लो प्यानलहरूको आन्तरिक तनाव एकाग्रतालाई प्रभावकारी रूपमा हटाइनेछ। यो अप्टिमाइजेसनले उत्पादनको सतह र कोर तहको शीतलन र आकार दिने गतिलाई सिङ्क्रोनाइज गर्नेछ, ५० एमएम अल्ट्रा-थिक ठोस प्यानलहरूको बीचमा उभिएको विरूपण दोषलाई मौलिक रूपमा समाधान गर्नेछ, र समग्र आयामी स्थिरता र समाप्त उत्पादनहरूको समतलता सुधार गर्नेछ।

5. परीक्षण रन सारांश र त्यसपछिको विकास योजना
