काठ-प्लास्टिक कम्पोजिट ढोका सतहहरू पहेँलो, स्ट्रिक्स र भंगुरताको लागि व्यावसायिक समाधानहरू

2026-06-05 0 मलाई एउटा सन्देश छोड्नुहोस्

काठ-प्लास्टिक कम्पोजिट ढोका सतहहरू पहेँलो, स्ट्रिक्स र भंगुरताको लागि व्यावसायिक समाधानहरू

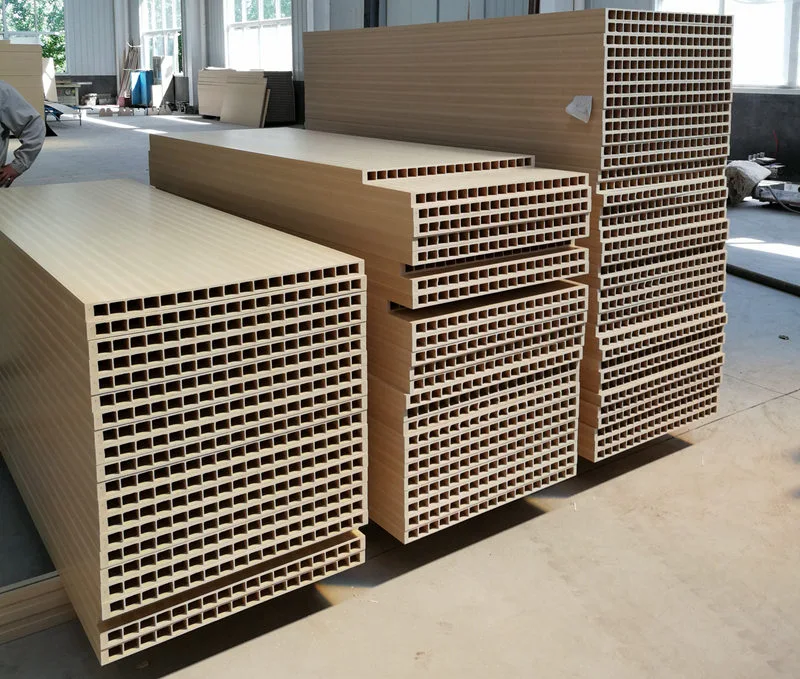

वुड-प्लास्टिक कम्पोजिट (WPC) ढोकाहरू उनीहरूको उत्कृष्ट वातावरणीय प्रदर्शन, नमी प्रतिरोध, जंग प्रतिरोध र अनुकूलन योग्य मोल्डिंग विशेषताहरूको कारण भवन सजावट उद्योगमा व्यापक रूपमा मन पराउँछन्। यद्यपि, पहेंलो, अनियमित रेखाहरू र भंगुर क्र्याकिंग जस्ता सतह दोषहरू प्राय: उत्पादन र प्रयोगको क्रममा देखा पर्दछ, जसले सतहको सौन्दर्यशास्त्र, संरचनात्मक स्थिरता र WPC ढोका उत्पादनहरूको सेवा जीवनलाई गम्भीर रूपमा असर गर्छ। फ्रन्ट-लाइन R&D र उत्पादन ईन्जिनियरिङ्को अनुभवको आधारमा, YONGTE इन्जिनियरहरूले व्यवस्थित रूपमा सामान्य दोषहरूको मूल कारणहरूको विश्लेषण गरेका छन् र उद्योग सन्दर्भ र कार्यान्वयनको लागि लक्षित प्राविधिक अनुकूलन समाधानहरू तयार गरेका छन्।

1. WPC ढोका सतह पहेंलो लागि समाधान

सतह पहेँलो हुनु WPC ढोकाहरूको सबैभन्दा सामान्य गुणस्तर समस्याहरू मध्ये एक हो, जुन मुख्य रूपमा पोलिमर सब्सट्रेटहरूको थर्मल अक्सिडेटिभ गिरावट, सहायक प्रणालीहरूको अपर्याप्त स्थिरता र एक्सट्रुसन र मोल्डिंगको क्रममा अनुचित प्रशोधन तापमान नियन्त्रणको कारणले हुन्छ। लामो अवधिको उच्च-तापमान प्रशोधनले प्लास्टिकका अवयवहरूको बुढ्यौली र रङ्गलाई गति दिनेछ, जबकि स्टेबिलाइजर र स्नेहकहरूको बेमेलले पहेँलो दोषहरूलाई अझ बढाउँछ।

लक्षित अनुकूलन समाधानहरू निम्नानुसार छन्:

प्रशोधन तापक्रम घटाउने: एक्सट्रुजन र मोल्डिङ उपकरणको प्रत्येक खण्डको तापक्रम सेटिङलाई अप्टिमाइज गर्नुहोस्, समग्र प्रशोधन तापक्रमलाई उचित रूपमा घटाउनुहोस्, स्थानीय ओभरहेटिंग डेड जोनहरू हटाउनुहोस्, लामो समयसम्म उच्च-तापमान अवस्थाहरूमा WPC सामग्रीको थर्मल विघटन र अक्सीकरण विघटनबाट बच्नुहोस्, र मौलिक रूपमा थर्मल पहेंलो कम गर्नुहोस्।
थर्मल स्टेबिलाइजरहरू थप्नुहोस्: सामग्री सूत्र अनुपात अनुसार उच्च-दक्षता कम्पोजिट थर्मल स्टेबिलाइजरहरू थप्नुहोस्, मूल सूत्रको अपर्याप्त स्थिरताको लागि बनाउनुहोस्, प्रशोधन र प्रयोगको क्रममा पोलिमर सामग्रीको आणविक चेन डिग्रेडेसन र अक्सीकरण प्रतिक्रियालाई प्रभावकारी रूपमा रोक्नुहोस्, र एन्टी-एलोइङ र उत्पादनहरूको कार्यसम्पादन वृद्धि गर्नुहोस्।
आन्तरिक र बाह्य स्नेहक अनुपात अप्टिमाइज गर्नुहोस्: सहायक सूत्रमा आन्तरिक स्नेहक र बाह्य स्नेहकको अनुपात समायोजन गर्नुहोस्। उचित स्नेहक मिल्दो डिग्रीले सामग्रीको तरलता सुधार गर्न सक्छ, सामग्री प्रशोधन गर्दा अत्यधिक घर्षण र कतरनी बलको कारणले गर्दा हुने स्थानीय ओभरहेटिंगबाट बच्न सक्छ, र घर्षण थर्मल गिरावटको कारणले पहेँलो हुनबाट बच्न सक्छ।

2. WPC ढोका सतह स्ट्रिक्स को लागी समाधान

सतह स्ट्रिक्सहरूले WPC ढोका उत्पादनहरूको सतहमा अनियमित रङ स्ट्रिपहरू र बनावट भिन्नताहरूलाई जनाउँछ, जुन मुख्य रूपमा असमान सामग्री मिश्रण र उत्पादन प्रक्रियामा अपर्याप्त प्लास्टिकरणबाट उत्पन्न हुन्छ। कच्चा मालको अपूर्ण मिश्रणले सामग्रीको असंगत स्थानीय घटक अनुपात निम्त्याउँछ, जबकि अपर्याप्त प्लाष्टिकाइजेसनले काठको पाउडर र प्लास्टिक सब्सट्रेटहरूको एकसमान पग्लन र बन्धन निम्त्याउँछ, अन्ततः उत्पादनको सतहमा स्पष्ट स्ट्रीक दोषहरू बनाउँछ।

मुख्य सुधार उपायहरू मिश्रण र परिष्कृत प्रक्रिया अपग्रेड गर्न र स्क्रू गतिको मिल्दो डिग्री अनुकूलन गर्न हो:

सामग्री मिश्रण र परिष्कृत प्रभाव सुधार गर्नुहोस्: मिश्रण प्रक्रिया प्यारामिटरहरू अनुकूलन गर्नुहोस्, मिश्रण समय, मिश्रण गति र फिडिङ अनुक्रम समायोजन गर्नुहोस्, काठ पाउडर, प्लास्टिक कण, स्टेबिलाइजर, स्नेहक र अन्य additives को एकसमान फैलावट सुनिश्चित गर्नुहोस्, कम्पोनेन्ट एग्लोमेरेशन र स्थानीय सूत्र विचलनबाट जोगाउनुहोस्, र मिश्रित सामग्रीको कारणले स्टेबलिङलाई हटाउनुहोस्।

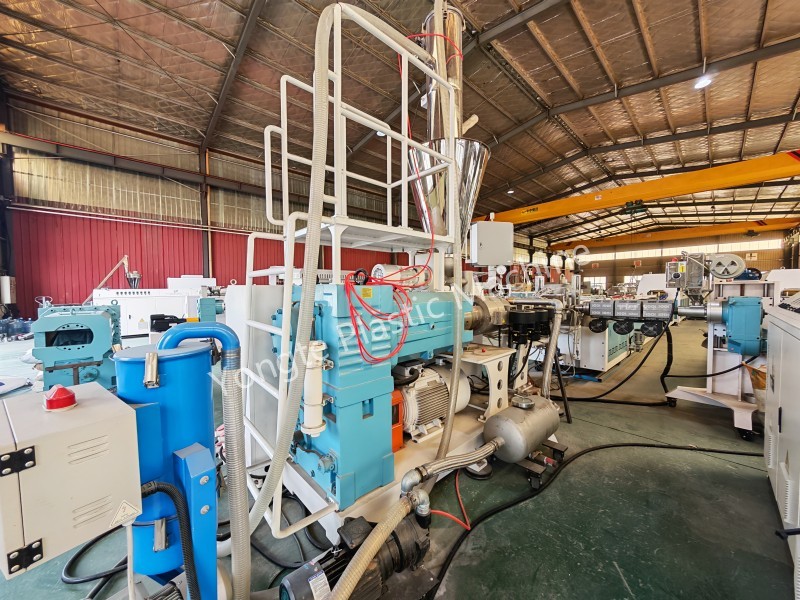

अप्टिमाइज स्क्रू गति मिलान: सामग्रीको सूत्र र उत्पादन आउटपुट अनुसार स्क्रू गति मिलाउनुहोस्, बेमेल गतिको कारणले गर्दा अपर्याप्त प्लास्टिलाइजेशनको समस्या समाधान गर्नुहोस्, सामग्रीले पूर्ण पग्लने, समान प्लाष्टिकीकरण र स्क्रू ब्यारेलमा स्थिर एक्सट्रुसन प्राप्त गरेको सुनिश्चित गर्नुहोस्, सामग्री मोल्डिंगको स्थिरता सुधार गर्नुहोस्, र सतहको दोष मेटाउनुहोस्।

3. WPC ढोका भंगुरता र क्र्याकिंग को लागी समाधान

WPC ढोकाको भंगुर क्र्याकले सतहमा राम्रो दरारहरू र संरचनात्मक भंगुर फ्र्याक्चर समावेश गर्दछ, जसले उत्पादनहरूको मेकानिकल बल र सेवा स्थायित्वलाई सीधा कम गर्दछ। यो दोष मुख्यतया तीन मुख्य कारकहरू द्वारा प्रेरित हुन्छ: प्रशोधनमा अत्यधिक कतरनी बल, अत्यधिक प्रशोधन तापमान र अत्यधिक फिलर थप। अत्यधिक कतरनी बल र उच्च तापमानले सामग्रीको आन्तरिक आणविक संरचनालाई क्षति पुर्याउँछ र कठोरता कम गर्दछ, जबकि अत्यधिक अकार्बनिक फिलरहरूले पोलिमर सब्सट्रेटहरू र काठ फाइबरहरू बीचको बन्धन बललाई कमजोर पार्छ, परिणामस्वरूप उत्पादनको कमजोर लचिलोपन र सजिलै क्र्याकिंग हुन्छ।

सूत्र र प्रक्रियाका लागि लक्षित समायोजन योजनाहरू निम्नानुसार छन्:

अप्टिमाइज प्रोसेसिंग शियर फोर्स र तापमान प्यारामिटरहरू: सामग्रीमा अत्यधिक शियर बलबाट बच्न स्क्रू संरचना र अपरेटिङ प्यारामिटरहरू समायोजन गर्नुहोस्; लामो अवधिको उच्च तापक्रमको कारणले गर्दा सामग्रीको थर्मल एजिंग र आणविक चेन फ्र्याक्चर रोक्नको लागि कुञ्जी खण्डहरूको प्रशोधन तापक्रमलाई उचित रूपमा घटाउनुहोस्, ताकि WPC सामग्रीहरूको कठोरता र प्रभाव प्रतिरोध सुधार गर्न सकिन्छ।
फिलर थप रकम नियन्त्रण गर्नुहोस्: अकार्बनिक फिलर र काठ पाउडरको सूत्र अनुपात अप्टिमाइज गर्नुहोस्, अत्यधिक फिलर थप घटाउनुहोस्, पोलिमर म्याट्रिक्स र फाइबर फिलरहरू बीच प्रभावकारी बन्धन सुनिश्चित गर्नुहोस्, उत्पादनको आन्तरिक कम्प्याक्टनेस र लचिलोपन सुधार गर्नुहोस्, र अत्यधिक फिलर भरिने कारणले गर्दा भंगुर क्र्याकिंग समस्या समाधान गर्नुहोस्।
समग्र सूत्रलाई व्यापक रूपमा अप्टिमाइज गर्नुहोस्: फिलरहरू र प्रक्रिया प्यारामिटरहरू समायोजनको आधारमा उपयुक्त रूपमा कडा परिमार्जनहरू थप्नुहोस्, WPC सामग्रीहरूको कठोरता र कठोरतालाई थप सन्तुलन गर्नुहोस्, मोल्डिंगको क्रममा उत्पन्न हुने आन्तरिक तनावलाई हटाउनुहोस्, र समाप्त ढोकाहरूको भंगुर क्र्याकिंग दोषहरूलाई मौलिक रूपमा रोक्नुहोस्।

4. निष्कर्ष

WPC ढोकाको सामान्य सतह गुणस्तर दोषहरू कच्चा माल सूत्र, सहायक मिलान र उत्पादन प्रक्रिया प्यारामिटरहरूसँग नजिकबाट सम्बन्धित छन्। पहेँलो हुनुमा थर्मल अक्सिडेसन र सहायक बेमेलको प्रभुत्व रहेको छ, स्ट्रिक्सहरू असमान मिश्रण र अपर्याप्त प्लाष्टिकाइजेसनको कारणले गर्दा हुन्छन्, र भंगुर क्र्याकिंग मुख्यतया अत्यधिक कतरनी, अत्यधिक तापक्रम र अव्यावहारिक फिलर खुराकको कारणले गरिन्छ। लक्षित तापमान समायोजन, सूत्र अप्टिमाइजेसन, प्रक्रिया प्यारामिटर मिल्दो र मिश्रण प्रक्रिया अपग्रेडिंग मार्फत, माथिका दोषहरू प्रभावकारी रूपमा हटाउन सकिन्छ, ताकि सतहको गुणस्तर, मेकानिकल प्रदर्शन र WPC ढोका उत्पादनहरूको बजार प्रतिस्पर्धात्मकतामा उल्लेखनीय सुधार गर्न सकिन्छ।
